Popis

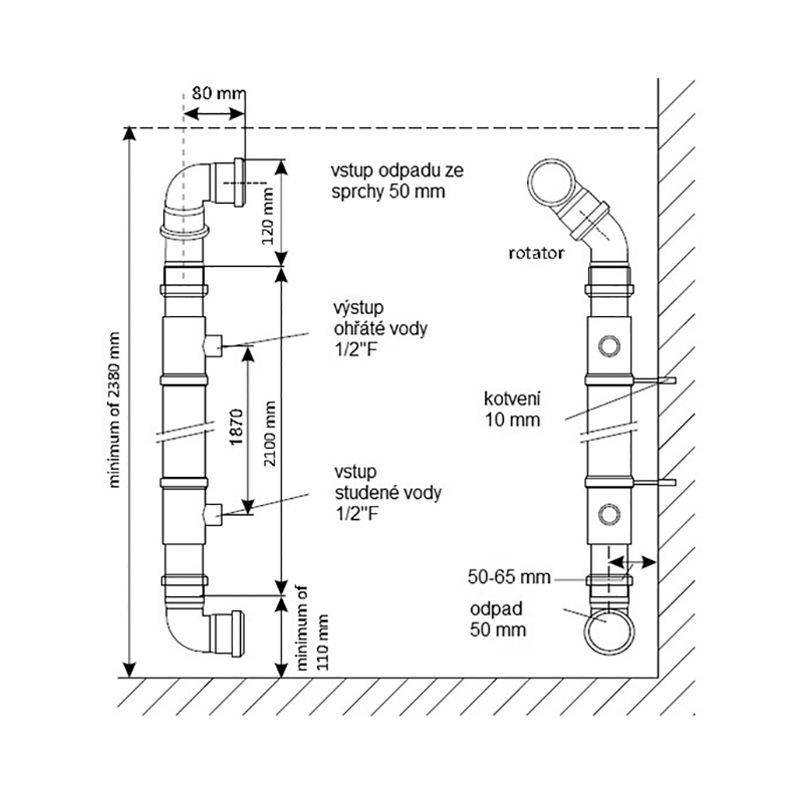

Q-Blue ShowerSave QB1 je dvojstěnný trubkový výměník tepla pro rekuperaci energie z odpadní vody ze sprchy. Vnitřní trubka o průměru 50 mm má funkci odpadního potrubí. Po její vnitřní ploše stéká voda ze sprchy a skrz stěnu předává teplo protiproudě tekoucí studené vodě. Výměník je dodáván v délkách 1265/ 1675/ 2100 mm. Tomu při průtoku 9 l/min. odpovídá účinnost 52/ 60/ 64%. Testován při těchto parametrech: teplota studené vody min. 8 °C, teplota okolí v rozsahu 18-25 °C, teplota odpadní vody, z níž se odebírá teplo, max. 39 °C, teplota vody na výstupu ze sprchové hlavice 40 °C).
Projektová specifikace
Vertikální individuální výměník pro rekuperaci energie z odpadní vody ze sprchy. Vnitřní, zdvojené Cu potrubí dle EN1717. Účinnost 52-64% v závislosti na délce potrubí.
Co je součástí dodávky
Připojovací sada a uzavírací ventily.
Doporučená dovýbava
Zpětný ventil na vstupu studené vody, uzavírací ventily na vstupu i výstupu pitné vody, napojení vstupu odpadní vody koleny pro zajištění rotace, odvzdušňovací ventil na vstupním T-kusu odpadní vody
