Sedimentační filtr Hydro Shark
Popis
Proudění srážkové vody je po vstupu do reakční komory převáděno na radiální. Nerozpuštěné látky se usazují v odkalovacích komorách ve spodní části tělesa sedimentačního filtru. Jejich zpětnému vzdutí brání konstrukce systému Hydroshark. Pročištěná voda stoupá vzhůru do vnějšího obvodu reakční komory, prochází přes ozubené lamely a opouští sedimentační filtr.
Projektová specifikace
3P Technik - Sedimentační filtr Hydro SharkCo je součástí dodávky

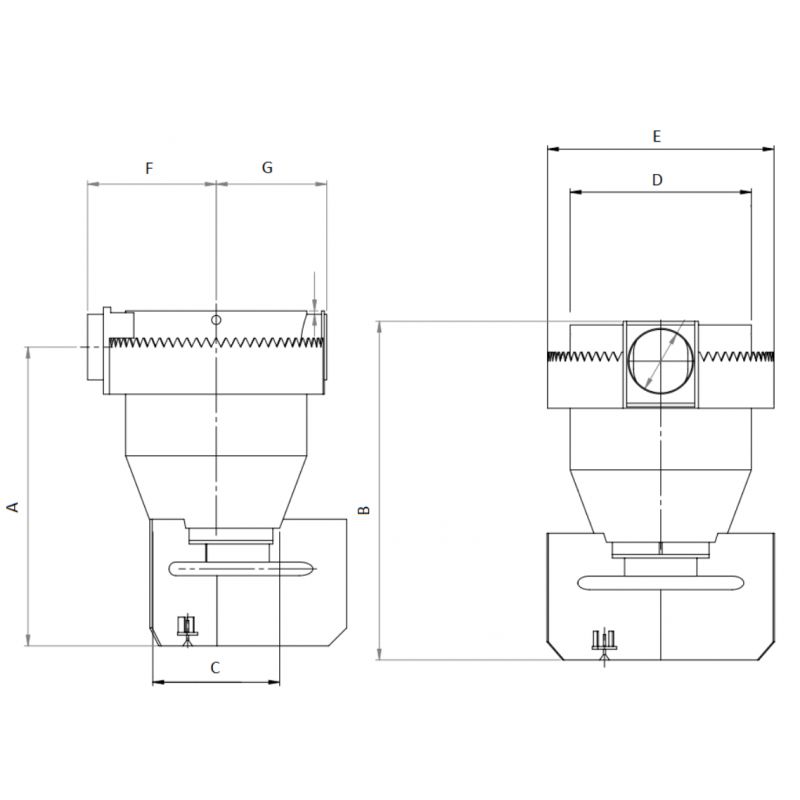

Viz rozměrový nákres.| Obj. číslo | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|
| TP50100900 | 1700 | 1870 | 500 | 650 | 800 | 500 | 400 |
| TP50101000 | 1650 | 1870 | 700 | 1000 | 1250 | 710 | 610 |
| PT50101100 | 1600 | 1870 | 900 | 1200 | 1600 | 880 | 880 |
| PT50101200 | 1600 | 1870 | 1100 | 1600 | 2050 | 1120 | 1020 |
| PT50101300 | 1550 | 1870 | 1700 | 2000 | 2500 | 1340 | 1240 |
