STF FY LCM
Popis
STF FY je poloautomatický filtr s pláštěm z uhlíkové oceli ošetřeným odolným epoxy-polyesterovým nátěrem. Vložka je tvořena válcovou podpěrnou klecí z PVC, na které je upevněno nerezové filtrační síto. Poréznost síta činí 125 μm (síto z nerez oceli AISI 316) nebo 2 mm (síto z nerez oceli AISI 304). Čištění filtrační vložky je prováděno manuálně, otáčením hřídelí. Na hřídeli je umístěna sada kartáčů, která stírá pevné nečistoty z vnitřního povrchu vložky.Konstrukce provedení: Y.
Projektová specifikace
Poloautomatický filtr z uhlíkové oceli. Poréznost nerezového síta AISI 304/316 je volitelná v hodnotách 125 μm nebo 2 mm. Čištění filtrační vložky je prováděné manuálně, otáčením hřídelí v ose síta.Co je součástí dodávky

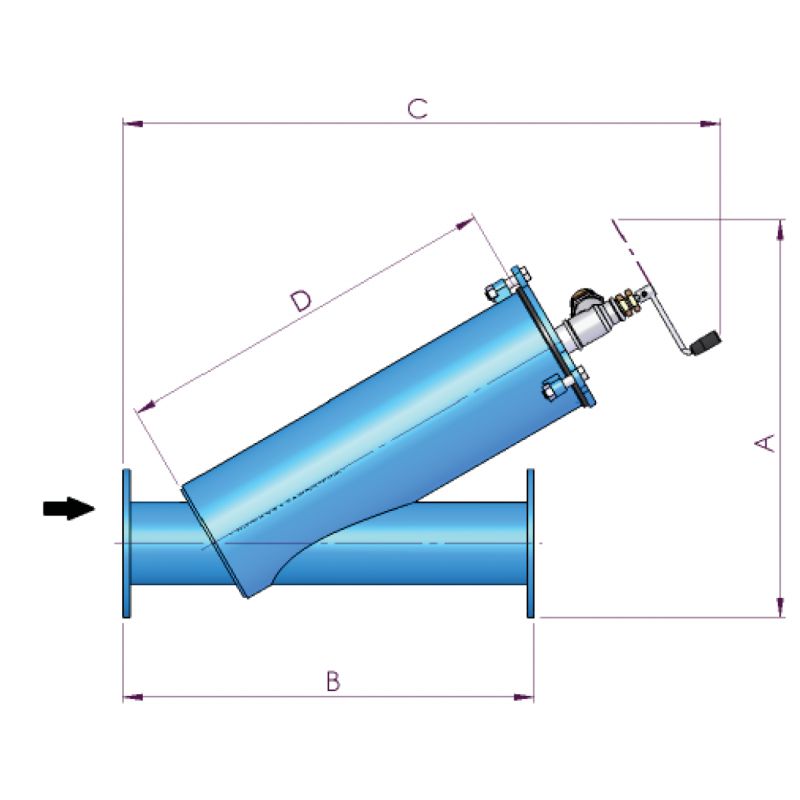

Viz položky na rozměrovém nákresu.| Obj. číslo | Název produktu | Průtok - 125 μm | Průtok - 2 mm | Připojení vstup a výstup | Filtrační plocha | A (mm) | B (mm) | C (mm) | D (mm) | Váha | Provozní tlak | Provozní teplota |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF40201000 | STF FY-2 - LCM | 20 m³/h | 24 m³/h | 2" | 1498 cm2 | 495 | 450 | 690 | 677 | 20 kg | max. 10 bar | max. 50ºC |
| SF40201100 | STF FY-3 - LCM | 40 | 48 | 3" | 2004 cm2 | 588 | 450 | 690 | 677 | 24 kg | max. 10 bar | max. 50ºC |
| SF40201200 | STF FY-4 - LCM | 100 | 120 | 4" | 3120 cm2 | 672 | 695 | 1004 | 659 | 36 kg | max. 10 bar | max. 50ºC |
| SF40201300 | STF FY-5 - LCM | 125 | 150 | 5" | 3120 cm2 | 672 | 695 | 1004 | 659 | 41 kg | max. 10 bar | max. 50ºC |
| SF40201400 | STF FY-6 - LCM | 150 | 180 | 6" | 5456 cm2 | 1000 | 725 | 1120 | 895 | 72 kg | max. 10 bar | max. 50ºC |
