STF FY
Popis
STF FY je poloautomatický filtr s pláštěm z uhlíkové oceli ošetřeným odolným epoxy-polyesterovým nátěrem. Vložka je tvořena válcovou podpěrnou klecí z PVC, na které je upevněno nerezové filtrační síto. Poréznost síta činí 125 μm (síto z nerez oceli AISI 316) nebo 2 mm (síto z nerez oceli AISI 304). Čištění filtrační vložky je prováděno manuálně, otáčením hřídelí. Na hřídeli je umístěna sada kartáčů, která stírá pevné nečistoty z vnitřního povrchu vložky.Konstrukce provedení: Y.
Projektová specifikace
Poloautomatický filtr z uhlíkové oceli. Poréznost nerezového síta AISI 304/316 je volitelná v hodnotách 125 μm nebo 2 mm. Čištění filtrační vložky je prováděné manuálně, otáčením hřídelí v ose síta.Co je součástí dodávky

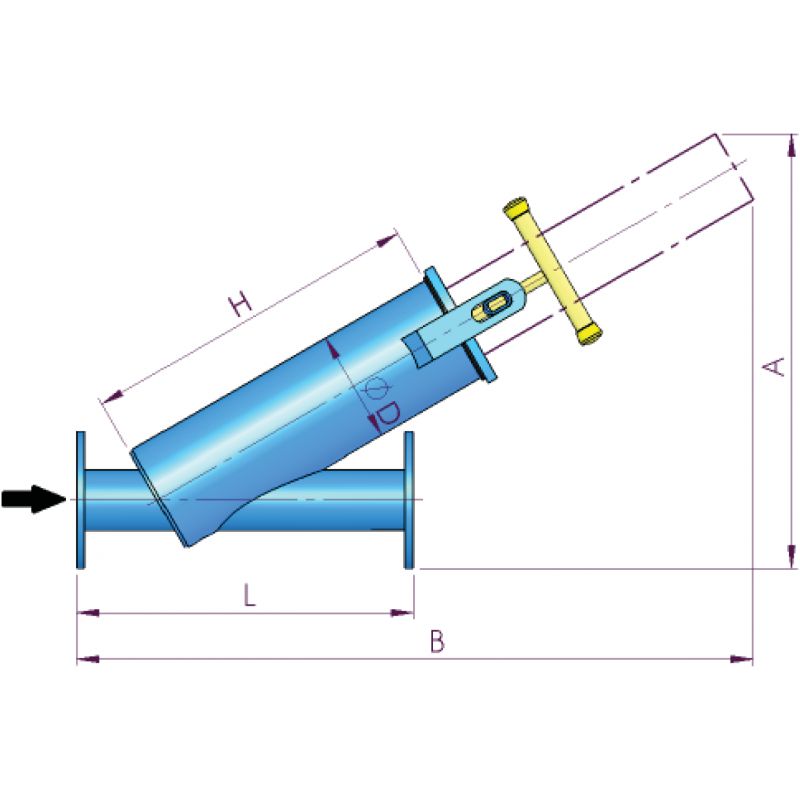

Viz položky na rozměrovém nákresu.| Obj. číslo | Název produktu | Průtok - 125 μm | Průtok - 2 mm | Připojení vstup a výstup | Filtrační plocha | A (mm) | B (mm) | Ø D (mm) | H (mm) | L (mm) | Váha | Provozní tlak | Provozní teplota |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF40001000 | STF FY-2 | 20 m³/h | 24 m³/h | 2" | 1498 cm2 | 550 | 780 | 165 | 377 | 450 | 13 kg | max. 10 bar | max. 50ºC |
| SF40200200 | STF FY-3 | 40 | 48 | 3" | 2004 cm2 | 680 | 1025 | 165 | 502 | 495 | 20 kg | max. 10 bar | max. 50ºC |
| SF40200300 | STF FY-4-165 | 80 | 96 | 4" | 2960 cm2 | 935 | 1565 | 165 | 749 | 695 | 26 kg | max. 10 bar | max. 50ºC |
| SF40200400 | STF FY-4-220 | 100 | 120 | 4" | 3120 cm2 | 860 | 1345 | 220 | 659 | 695 | 35 kg | max. 10 bar | max. 50ºC |
| SF40200500 | STF FY-5 | 125 | 150 | 5" | 3120 cm2 | 875 | 1345 | 220 | 659 | 695 | 37 kg | max. 10 bar | max. 50ºC |
| SF40200600 | STF FY-6 | 150 | 180 | 6" | 5456 cm2 | 1500 | 1560 | 323 | 894 | 725 | 66 kg | max. 10 bar | max. 50ºC |
