WONDERFIL Litefil Y
Popis
LITEFIL je filtr s pláštěm z nerezové oceli AISI 304. Je vybaven manometry a vypouštěcím ventilem. Vložka je tvořena válcovou podpěrnou klecí z nerezové oceli AISI 316, na které je navlečen polyesterový filtrační rukáv nebo upevněno nerezové filtrační síto AISI 316.Poréznost síta je volitelná v rozmezí od 25 μm do 810 μm (polyester) nebo od 55 μm do 2000 μm (nerez). Filtr nemá žádnou pohyblivou část, je však doporučena pravidelná kontrola tlakové ztráty a podle místních poměrů nastavený cyklus manuálního čištění. Hodnota průtoku je uváděna při poréznosti čistého síta 120 μm. Konstrukce provedení: Y.
Projektová specifikace
Průmyslový filtr z nerez oceli AISI 304. Vstup i výstup filtru opatřen manometry. Dvouvrstvá vložka je tvořena podpěrnou nerez klecí a polyesterovým (25 μm - 810 μm) nebo nerez sítem (55 μm - 2000 μm). Filtr lze doplnit o manuální nebo automatický proplach.Co je součástí dodávky

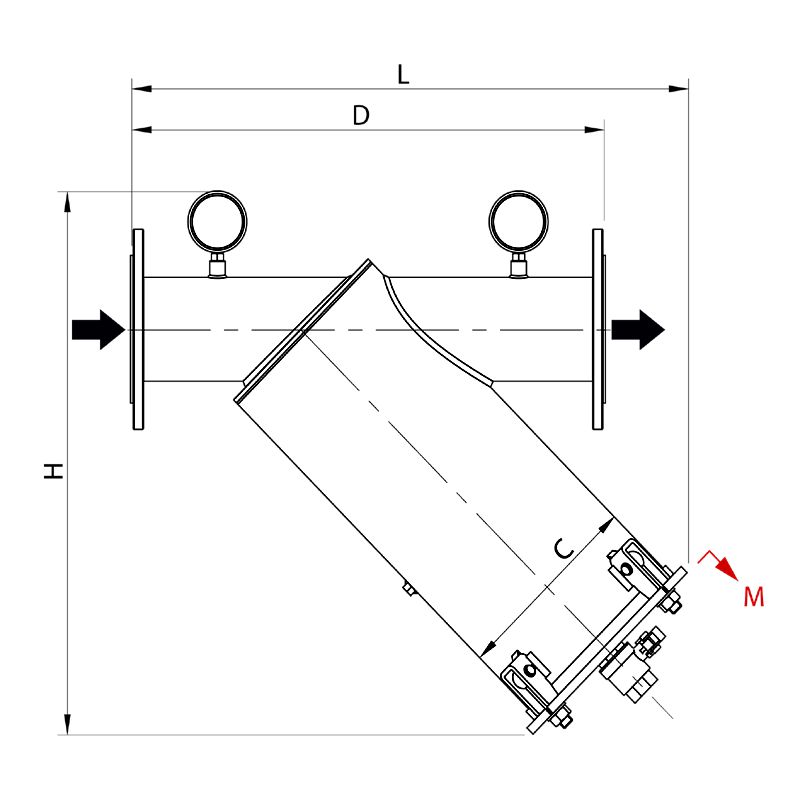

Viz položky na rozměrovém nákresu.| Obj. číslo | Průtok (m3/h) | Připojení vstup a výstup | Hmotnost (kg) | Filtrační plocha | D (mm) | L (mm) | H (mm) | C (mm) | Připojení odpad | Jmenovitý tlak | Teplota |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WF40201700 | 10 | 1“ | 6 | 600 cm2 | 293 | 370 | 387 | 114 | 1/2“ | 1 MPa | 100 °C |
| WF40201900 | 30 | 2“ | 17 | 1500 cm2 | 412 | 464 | 460 | 219 | 1/2“ | 1 MPa | 100 °C |
| WF40202000 | 60 | 3“ | 18 | 1500 cm2 | 464 | 490 | 480 | 219 | 1/2“ | 1 MPa | 100 °C |
| WF40202010 | 60 | DN 80 | 22 | 1500 cm2 | 487 | 490 | 480 | 219 | 1/2" | 1 MPa | 100 °C |
| WF40202100 | 100 | DN 100 | 24 | 1500 | 547 | 530 | 490 | 219 | 1/2“ | 1 MPa | 100 °C |
