WONDERFIL Twisterfil
Popis
TWISTERFIL je cyklonový separátor vhodný pro použití ve vícestupňové filtraci vody obsahujících vysoký podíl pevných látek (písek, kamínky). Vortex je schopen odstranit až 99 % nečistot větších než 75 μm a 65 % nečistot větších než 50 μm. Díky konstrukci pracuje separátor s minimální tlakovou ztrátou při zachování vysoké účinnosti a výkonu. Plášť je zhotoven z nerez oceli AISI 304. Separátor nevyžaduje pravidelné čištění, protože neobsahuje žádnou filtrační vložku, síto nebo pohyblivé části. V rámci předepsané periody pro kontrolu zařízení je nutné ze spodní části komory cyklonu odkalit zachycené mechanické nečistoty.Projektová specifikace
Průmyslový cyklonový separátor vhodný pro odstranění pevných částic těžších než voda. Odstranění až 99 % nečistot větších než 75 μm a 65 % nečistot větších než 50 um. Minimální tlaková ztráta. Nepřetržitý provoz. Materiál nerez ocel 304.Co je součástí dodávky

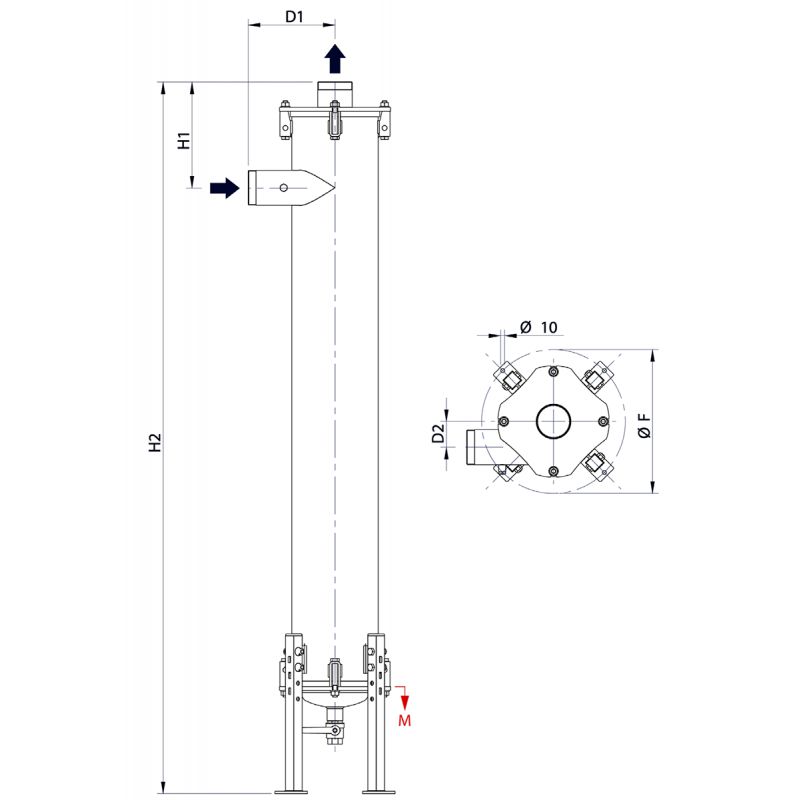

Viz položky na rozměrovém nákresu.| Obj.číslo | Průtok min. (m3/h) | Průtok max. (m3/h) | Připojení vstup a výstup | Hmotnost (kg) | D1 (mm) | D2 (mm) | H1 (mm) | H2 (mm) | M (mm) | ØF (mm) | Připojení odpad | Jmenovitý tlak (MPa) | Teplota (°C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WF40202800 | 4 | 9 | 1” | 17 | 120 | 40 | 144 | 1074 | 220 | 259 | 1” | 1 | 60 |
| WF40202800 | 8 | 18 | 1 1/2" | 23 | 150 | 45 | 194 | 1298 | 260 | 285 | 1” | 1 | 60 |
| WF40203000 | 15 | 30 | 2” | 31 | 190 | 54 | 204 | 1448 | 260 | 357 | 1" | 1 | 60 |
| WF40203100 | 25 | 60 | 3” | 52 | 220 | 65 | 268 | 1804 | 260 | 372 | 1" | 1 | 60 |
| WF40203200 | 54 | 105 | DN 100 | 84 | 300 | 79 | 318 | 2114 | 290 | 456 | 1 1/2" | 1 | 60 |
| WF40203300 | 95 | 190 | DN 150 | 105 | 350 | 78 | 336 | 2316 | 330 | 507 | 1 1/2" | 1 | 60 |
