WONDERFIL Wonderbrush
Popis
WONDERBRUSH je oddělovací automatický filtr s pláště z nerezové oceli AISI 304. Vnitřní filtrační vložka je složena z trubkovitého filtru z nerezové oceli AISI 316 na který může být umístěna polyesterová ponožka nebo síto taktéž z nerezové oceli AISI 316. Poréznost filtračního síta volitelná od 0,080 mm do 0,810 mm.Čištění filtrační vložky je prováděno řadou kartáčů připevněné na sběrači nečistot a otáčené elektrickým motorem.
Během proplachu není přerušena dodávka permeátu.
Projektová specifikace
Průmyslový filtr z nerez oceli AISI 304. Vstup i výstup filtru opatřen manometry. Dvouvrstvá vložka je tvořena podpěrnou nerez klecí a nerez sítem (80 μm - 810 μm).Co je součástí dodávky

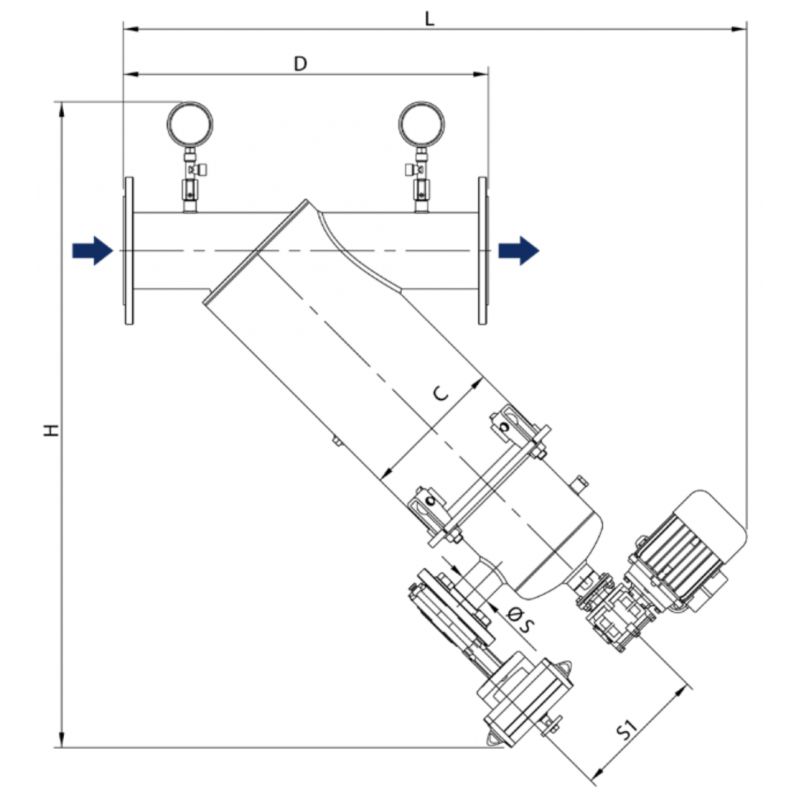

Viz položky na rozměrovém nákresu.| Obj. číslo | Průtok (m3/h) | Připojení vstup a výstup | Hmotnost (kg) | Filtrační plocha | D (mm) | L (mm) | H (mm) | C (mm) | Připojení odpad | Jmenovitý tlak | Teplota |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WF40308000 | 30 | 2“ | 31 | 1500 cm2 | 412 | 757 | 830 | 219 | DN40 | 1 MPa | 100 °C |
| WF40308100 | 60 | 3“ | 32 | 1500 cm2 | 464 | 783 | 844 | 219 | DN40 | 1 MPa | 100 °C |
| WF40308200 | 60 | DN80 | 36 | 1500 cm2 | 487 | 783 | 844 | 219 | DN40 | 1 MPa | 100 °C |
| WF40308300 | 100 | DN 100 | 37 | 1500 cm2 | 547 | 824 | 852 | 219 | DN40 | 1 MPa | 100 °C |
| WF40308400 | 70 | 3“ | 35 | 2200 | 464 | 892 | 953 | 219 | DN40 | 1 MPa | 100 °C |
